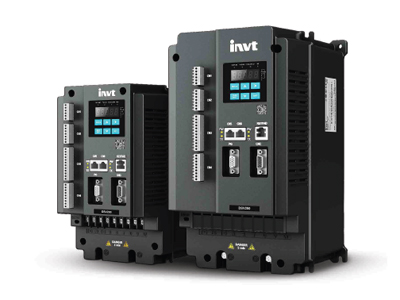

DSV200主轴伺服驱动器

DSV200是新一代高性能伺服主轴驱动器: 采用高性能闭环矢量控制,能够提供更加稳定、可靠、精确的速度控制与位置控制,支持多种编码器,提供多种总线通讯接口,并且强化产品的环境适应性以及客户化和行业化设计,功能更优,应用更灵活。 产品咨询
pic_product_201806271735493549
产品描述
规格参数
经典案例

●高性能闭环矢量控制,提供更高精度的速度控制及更大的电机转矩输出
●可以达到±1个脉冲的定位控制精度
●可进行静止和旋转的全面电机参数自学习
●具有优异的弱磁控制性能,可实现电机的超频平稳运行
●具有较好的动态响应能力,满足电机快速加减速的需求
●支持Ethernet高速通讯的上位机监控软件

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

伺服主轴标准配置



伺服配置 驱动器 伺服主轴电机 电阻(100%制动)
2.2kW DSV200-2R2G-4-□□ ISM-380-□-□-□-2R2-□-□-□ 80Ω/600W
4kW DSV200-004G-4-□□ ISM-380-□-□-□-004-□-□-□ 60Ω/1000W
5.5kW DSV200-5R5G-4-□□ ISM-380-□-□-□-5R5-□-□-□ 50Ω/1000W
7.5kW DSV200-7R5G-4-□□ ISM-380-□-□-□-7R5-□-□-□ 40Ω/1500W
11kW DSV200-011G-4-□□ ISM-380-□-□-□-011-□-□-□ 40Ω/2000W
15kW DSV200-015G-4-□□ ISM-380-□-□-□-015-□-□-□ 27Ω/2000W

驱动器型号说明





字段 标识 标识说明 具体内容
产品系列缩写 1 产品系列缩写 DriveServo200缩写为DSV200
额定功率 2 功率范围+负载类型 5R5: 5.5kW G-恒转矩负载
电压等级 3 电压等级 4:AC 3PH 380V(-15%)~440V(+10%)
管理编号 4 PG卡选型 B1:增量型编码器PG接口
B2:ABZUVW型 编码器PG接口
B3:绝对值编码器PG接口
B4:旋转变压器PG接口
B5:正余弦编码器PG接口

驱动器容量





产品型号 输出功率(kW) 输入电流(A) 输出电流(A) 载波频率(kHz)
DSV200-2R2G-4-□□ 2.2 5.8 5 1~15(8)
DSV200-004G-4-□□ 4 13.5 9.5 1~15(8)
DSV200-5R5G-4-□□ 5.5 19.5 14 1~15(8)
DSV200-7R5G-4-□□ 7.5 25 18.5 1~15(8)
DSV200-011G-4-□□ 11 32 25 1~15(8)
DSV200-015G-4-□□ 15 40 32 1~15(8)

产品技术参数





功能描述 规格指标
功率输入 输入电压(V) AC 3PH 380V(-15%)~440V(+10%) 额定电压:380V
输入频率(Hz) 50Hz 或 60Hz,允许范围47~63Hz
功率输出 输出电压(V) 0~输入电压
输入频率(Hz) 0~600Hz
技术控制性能 控制方式 有PG矢量控制模式;无PG矢量控制模式;空间电压矢量控制模式
电机类型 异步交流伺服电机、永磁同步电机电主轴
调速比 有PG矢量控制:1:1000
无PG矢量控制:异步机1:200;同步机1:20
速度控制精度 有PG矢量控制:±0.02% 无PG矢量控制:±0.2%
速度波动 有PG矢量控制:±0.1% 无PG矢量控制:± 0.3%
转矩响应 <10ms(有PG矢量控制) <20ms(无PG矢量控制)
转矩控制精度 5%(有PG矢量控制) 10%(无PG矢量控制)
起动转矩 有PG矢量控制:0Hz/200%;
无PG矢量控制:异步机:0.25Hz/150%;同步机:2.5 Hz/150%
过载能力 150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒
运行控制性能 频率设定方式 数字设定、模拟量设定、脉冲频率设定、MODBUS、EtherCAT、ProfiNET通讯设定等。实现设定的组合和设定通道的切换。
自动电压调整功能 当电网电压变化时,能自动保持输出电压恒定
故障保护功能 提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能
转速追踪再起动功能 实现对旋转中的电机的无冲击平滑起动
外围接口 端子模拟量输入分辩率 不大于22ms
端子开关量输入分辩率 不大于2ms
模拟输入 AI1:-10~+10V;AI2:0~10V/0~20mA
模拟输出 2路(AO1、AO2)0~10V /0~20mA
数字输入 7路普通输入,最大频率1kHz,内部阻抗:3.3kΩ;1路高速输入,最大频率50kHz
数字输出 1路高速脉冲输出,最大频率50kHz;2路Y端子开路集电极输出
继电器输出 两路可编程继电器输出;RO1A常开,RO1B常闭,RO1C公共端;RO2A常开,RO2B常闭,RO2C公共端;
触点容量:3A/AC250V,1A/DC30V
机床专用功能 主轴准停 适用于主轴定位操作和控制时序;内置7个分度及4个零位
位置参考点 支持外接零位检测开关定位;支持编码器Z相定位
伺服控制 脉冲串给定:任意位置定位控制
分频输出 编码器脉冲分频输出
速度/位置模式 支持端子切换
编码器 支持增量式编码器(最大脉冲频率400kHz)、单圈绝对值编码器(17bit)、旋转变压器、正余弦编码器。
定位性能 支持Z脉冲及光电开关定位,定位准确无超调
其它 安装方式 支持壁挂式、法兰式安装
运行环境温度 -10~50℃,40℃以上降额使用
平均无故障时间 10万小时(25度环境温度)
冷却方式 强制风冷
制动单元 内置
EMC滤波器 可选配外置滤波器:满足IEC61800-3 C2等级要求
