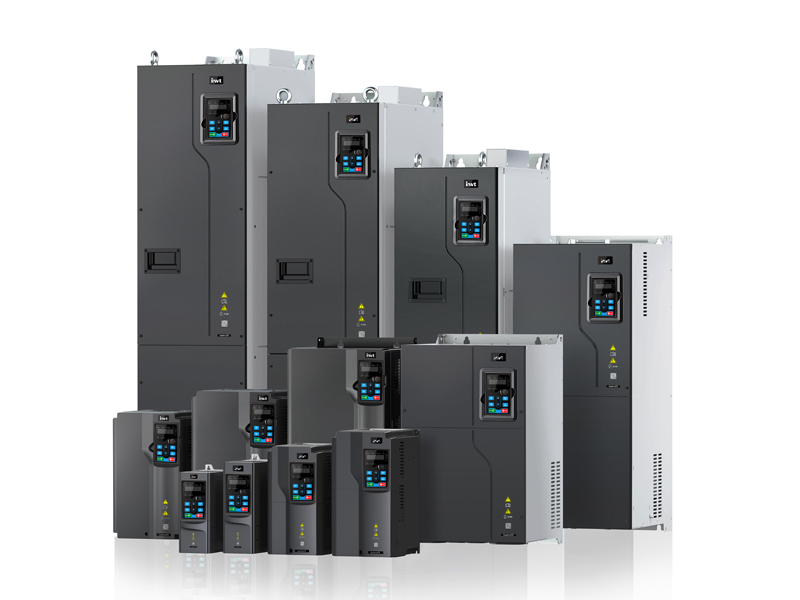

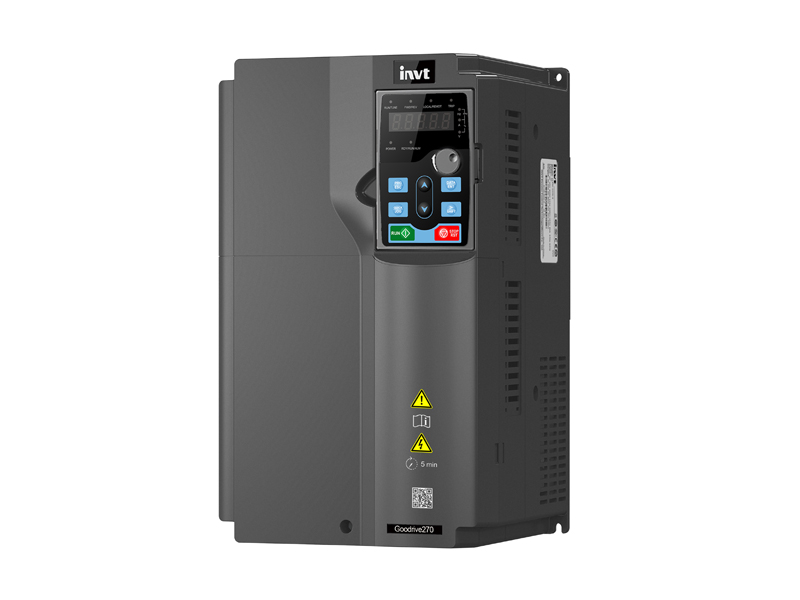

Goodrive270系列风机水泵专用变频器

Goodrive270 (GD270)系列变频器是一款风机水泵专用变频器,针对风机泵类应用进行了优化设计,使其更简单易用,可应用于污水处理、暖通空调、化工,冶金、电力等行业的风机水泵类负载驱动。 功率范围:1.5kW~500kW 电压等级: AC 3PH 380V~480V
pic_product_20220524095801581
pic_product_202109031526452645
pic_product_20210903152701271
产品描述
规格参数
经典案例

* 尺寸优化:书本型设计,易安装,产品结构更紧凑

* 同异步电机兼容:支持同步和异步电机驱动

* 即装即用:集成风机水泵行业应用功能(HVAC)

* 节能高效:集成全新ECO节能算法,节约运行成本

* 灵活配置:可选配内置直流电抗器以及输出电抗器

* 扩展灵活:支持Profifibus-DP、Profifinet、CANopen等主流通讯及I/O扩展

* 防护升级:核心电路板标配加厚防护涂层

* 超长质保:24个月(中国区)

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

1、GD270产品型号

2. GD270规格参数

功能描述

规格指标

功率输入

输入电压(V)

AC 3PH 380~480V额定电压:380V

允许电压暂态波动

-15%~+10%

输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz

功率输出

输出电压(V)

0~输入电压

输出频率(Hz)

0~400Hz

技术控制性能

控制方式

空间电压矢量控制模式,无PG矢量控制模式

电机类型

异步电机、永磁同步电机

调速比

异步机1:200(SVC),同步机1:20(SVC)

速度控制精度

±0.2%(无PG矢量控制)

速度波动

± 0.3%(无PG矢量控制)

转矩响应

<20ms(无PG矢量控制)

转矩控制精度

±10%(无PG矢量控制)

过载能力

110%额定电流1分钟,每5分钟允许过载1次

运行控制性能

频率设定方式

数字设定、模拟量设定、脉冲频率设定、多段速运行设定、简易PLC设定、PID设定、通讯设定等。

可实现设定的组合和设定通道的切换。

自动电压调整功能

当电网电压变化时,能自动保持输出电压恒定

故障保护功能

提供多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能

转速追踪再起动功能

实现对旋转中的电机的无冲击平滑起动

外围接口

端子模拟量输入分辩率

不大于20mV

端子开关量输入分辩率

不大于2ms

模拟输入

2路,AI1:0(2)~10V/0(4)~20mA,AI2:-10~10V

模拟输出

2路,AO0/AO1:0(2)~10V/0(4)~20mA

数字输入

5路普通输入,最大频率1kHz,内部阻抗:3.3kΩ

1路高速输入,最大频率50kHz

数字输出

1路Y端子开路集电极输出,与S4共用端子,通过跳线选择功能。

继电器输出

1路可编程继电器输出

RO1A常开,RO1B常闭,RO1C公共端

触点容量:3A/AC250V,1A/DC30V

扩展接口

2个扩展接口:SLOT1、SLOT2

可扩展通讯卡,I/O卡等

其它

安装方式

支持壁挂式、落地式、法兰式安装三种方式

运行环境温度

-10~50℃,40℃以上降额使用

防护等级

200kW及以下IP20

220kW及以上IP00,可选配IP20组件

污染等级

2级

冷却方式

1.5kW:自然风冷

2.2kW(含)以上:强制风冷



3. GD270额定参数表

AC 3PH 380V 机型额定参数



变频器型号

输出功率kW

输入电流A

输出电流A

GD270-1R5-4

1.5

5

3.7

GD270-2R2-4

2.2

6

5

GD270-004-4

4

15

9.5

GD270-5R5-4

5.5

20

13

GD270-7R5-4

7.5

27

17

GD270-011-4 (-L1)

11

35(35)

25

GD270-015-4 (-L1)

15

44(44)

32

GD270-018-4 (-L1)

18

46(46)

38

GD270-022-4 (-L1)

22

54(54)

45

GD270-030-4 (-L1)

30

75(56)

60

GD270-037-4 (-L1)

37

90(69)

75

GD270-045-4 (-L1)

45

108(101)

92

GD270-055-4 (-L1)

55

142(117)

115

GD270-075-4 (-L1)

75

177(149)

150

GD270-090-4 (-L1)

90

200(171)

180

GD270-110-4 (-L1)

110

240(205)

215

GD270-132-4 (-L1)

132

278(235)

250

GD270-160-4 (-L1)

160

310(296)

305

GD270-185-4 (-L1)

185

335(320)

330

GD270-200-4 (-L1)

200

385(368)

380

GD270-220-4(-Ln)

220

430(411)

425

GD270-250-4(-Ln)

250

465(444)

460

GD270-280-4(-Ln)

280

540 (485)

530

GD270-315-4(-Ln)

315

605 (550)

600

GD270-355-4(-Ln)

355

655 (600)

650

GD270-400-4-Ln

400

660

720

GD270-450-4-Ln

450

745

820

GD270-500-4-Ln

500

800

860



注意:
* n=1 或 3
* 额定输出电流定义为输出电压为 380V 时的输出电流。
* 在允许的输入电压范围下,输出电流不能超过其额定输出电流;输出功率也不能超过其额定输出功率。
* 355kW 以下变频器输入电流是在输入电压 380V,并且没有配直流电抗器和输入输出电抗器的情况下的实测的结果。
