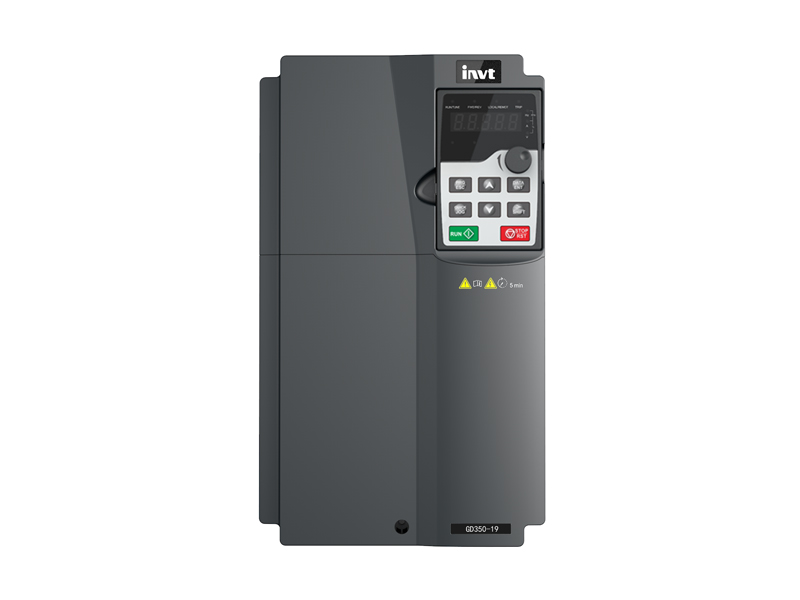

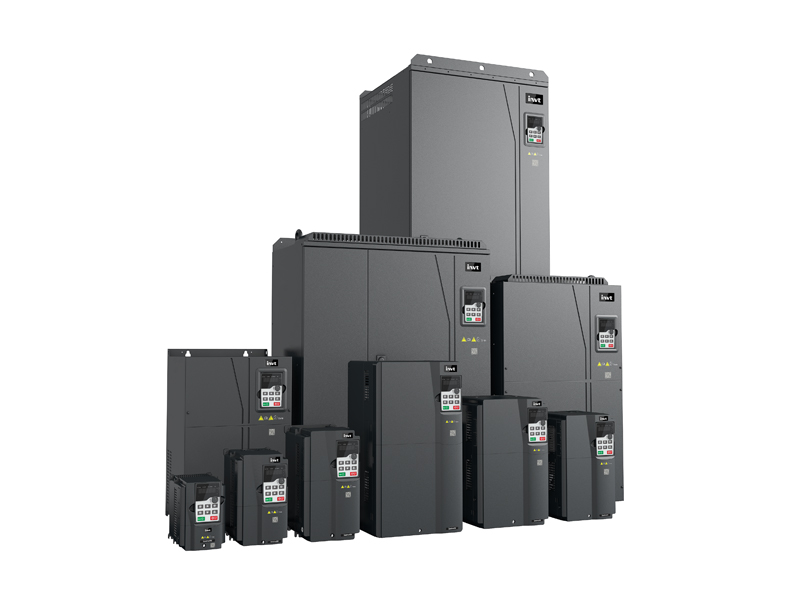

Goodrive350-19系列起重专用变频器

Goodrive350-19系列变频器是英威腾基于十余年起重行业经验积累,结合先进控制理论推出的新一代起重专用变频器;可以应用于港口机械设备、工厂起重设备、建筑机械设备、矿山机械设备等各类起重设备,控制性能优异,安全保护功能丰富,扩展能力强。 功率范围: AC 380V(-15%)~440V(+10%) 1.5~500KW AC 520V(-15%)~690V(+10%) 22~630KW
pic_product_20210204135201521
pic_product_20210204135206526
产品描述
规格参数
经典案例

* 低频大扭矩:有PG矢量控制:0Hz/200%(额定转矩);空间电压矢量:0.5Hz/150%(额定转矩)

* 负载适应性好: 针对起重应用优化控制算法,输出转矩可根据负载情况自适应,空载和带载均能获得良好的舒适性。

* 塔式起重机回转去涡流控制:针对塔机回转的控制可以实现去涡流,支持打反车快速停车、正反转快速切换、低速点动定位。

* 锥形转子电机控制: 针对锥形转子电机特征调节磁通,实现快速松闸及抱闸控制,简化调试步骤,保障设备安全。

* 专用抱闸逻辑:抱闸逻辑控制融合转矩验证,转矩建立完成后进行松闸控制,安全不溜车;抱闸逻辑控制支持启动方向和正反转切换抱闸选择功能,满足各种起动要求,适应性好。

* 行程限位保护:集成上/下限位、上/下减速限位功能,限制起重机在指定范围内运行,保障安全的同时可优化停机方式,提升设备效率。

* 防摇摆功能:采用无传感器防摇控制算法,实现各种起重设备的防摇摆控制,调试简单,适应性好

* 松绳保护:避免绳索松弛状态下高速起升、升速功能误动作、绳索故障而引发的安全事故。

* 平稳起升:高速起升时在钢丝绳拉直瞬间限制快速限速,减小起升启动突加负载对起重机的冲击。

* 零伺服:零速时锁定电机,即使施加正转/反转方向的外力,电机仍可保持零速锁定状态。制动器失灵时也能驱动电机控制满载悬停或受控低速下放,保障使用安全。

* 轻载升速:支持恒功率、阶梯限速模式,可根据负载情况实现最佳运行速度匹配,缩短起重机运行周期,提升运行效率。

* 挂仓保护:变频器输出一个反向转矩让电机以最快的速度停机,有效防止吊具冲顶、挂舱,保护起重设备安全。

* 安全转矩关断(STO/SIL2):电机停止时切断转矩输出,防止设备意外启动,可靠更安全;变频器不断电,可继续监控系统状态,恢复快。

* 负载高度测量:集成卷径计算功能,可对外输出挂钩高度信息,指导司机操作降低运行速度,防止挂钩与卷简发生碰撞。

* 主从控制:支持两种控制模式:功率平衡模式,保障电机出力均匀,满足多电机刚性连接驱动问一负载应用需求;速度同步模式,保障起升机构同步提升,确保安全;支持一主多从,主从切换,应用灵活。

* 起重专用应用宏:固化多个应用宏,用户可以实现一键设定参数,对应的应用宏参数可以查看说明书,支持自定义应用宏。

* 3组电机切换: 在电机切换的同时,我们也可以实现应用宏的切换,这样一来我们在电机切换完成的同时进行应用宏切换后就无需再去设定一些功能性的参数,甚至在主从模式切换时,也能实现应用宏的切换。

* 定位停车:闭环模式下,支持大车、小车、起升定位停车控制,设备操作更精准,效率更高

* 开环/闭环一键切换: 编码器发生故障时,通过一键设定快速切换至开环控制模式,同时切换应用宏,保障设备正常运行(运行时不响应)。

* 多种操纵模式: 支持操纵杆、分级操纵杆、电动电位器、通讯、遥控、分级遥控等多种速度给定方式,满足各种起重设备应用要求。

* 丰富的扩展卡:支持3张扩展卡(IO扩展卡卡,通讯卡,PG卡),可应对不同的方案应用(5.5KW以下可扩展2张)。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

功能描述

规格指标

功率输入

输入电压(V)

AC 3PH 380V(-15%)~440V(+10%)额定电压:380V
AC 3PH 520V(-15%)~690V(+10%)额定电压:660V

输入电流(A)

请参考“产品额定值 ”

输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz

输入功率因数

30~110kW≥0.9

功率输出

输出电压(V)

0~输入电压

输出电流(A)

请参考“产品额定值 ”

输出功率(kW)

请参考“产品额定值 ”

输出频率(Hz)

0~150Hz

技术控制性能

控制方式

空间电压矢量控制模式
无PG矢量控制模式
有PG矢量控制模式

电机类型

异步电机、永磁同步电机

调速比

1:200(SVC)
1:1000(VC)

速度控制精度

±0.2%(无PG矢量控制)
±0.02%(有PG矢量控制)

速度波动

± 0.3%(无PG矢量控制)
± 0.02%(有PG矢量控制)

转矩响应

<20ms(无PG矢量控制)
<10ms(有PG矢量控制)

转矩控制精度

10%(无PG矢量控制)
5%(有PG矢量控制)

起动转矩

异步机:0.25Hz/150%(无PG矢量控制)
同步机:2.5 Hz/150%(无PG矢量控制)
0Hz/200%(有PG矢量控制)

过载能力

150%额定电流1分钟,180%额定电流10秒,200%额定电流1秒

制动能力

100%制动功率长期运行,120%制动功率1分钟,170%制动功率10秒

运行控制性能

频率设定方式

数字设定、模拟量设定、脉冲频率设定、多段速运行设定、分级多段速给定、简易PLC设定、PID设定、Modbus通讯设定、Profibus通讯设定等实现设定的组合和设定通道的切换

自动电压调整功能

当电网电压变化时,能自动保持输出电压恒定

故障保护功能

提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等

外围接口

端子模拟量输入分辩率

不大于20mV

端子开关量输入分辩率

不大于2ms

模拟输入

2路,AI1:0~10V/0~20mA,AI2:-10~10V

模拟输出

1路,AO1:0~10V /0~20mA

数字输入

4路普通输入,最大频率1kHz,内部阻抗:3.3kΩ
2路高速输入,最大频率50kHz,支持正交编码器输入,具有测速功能

数字输出

1路高速脉冲输出,最大频率50kHz
1路Y端子开路集电极输出

继电器输出

两路可编程继电器输出
RO1A常开,RO1B常闭,RO1C公共端
RO2A常开,RO2B常闭,RO2C公共端
触点容量:3A/250VAC,1A/30VDC

扩展接口

三个扩展接口:SLOT1、SLOT2、SLOT3
可扩展PG卡,可编程扩展卡,通讯卡,I/O卡等
注:
1、1.5~5.5kW可选配扩展卡,推荐安装在SLOT2位置;
2、7.5kW(含)以上在SLOT3位置标配I/O扩展卡2

I/O
扩展卡2

继电器输出

两路可编程继电器输出,触点容量:3A/250VAC,1A/30VDC
RO3A常开,RO3C公共端;RO4A常开,RO4C公共端

数字输入

4路普通输入,直流供电时支持PTC输入,PTC在2.5kΩ动作,交流供电时不支持PTC输入;
内部阻抗:6.6kΩ;
最大输入频率:1kHz;
支持内部电源24V;
支持外部电源(-20%)24~48VDC(+10%)、(-10%)24~48VAC(+10%)电压输入;
双向输入端子,同时支持NPN和PNP接法

PT100输入

独立的PT100和PT1000输入:
1、分辨率1℃
2、范围-20℃~150℃
3、检测精度:±3℃
4、支持掉线保护

PT1000输入

其它

安装方式

支持壁挂式、落地式、法兰式安装三种方式

运行环境温度

-10~50℃,40℃以上降额使用

防护等级

IP20

污染等级

2级

冷却方式

强制风冷

直流电抗器

380V 18.5~110kW标配内置,380V 132kW(含)以上选配外置,660V选配外置

制动单元

380V 110kW(含)以下标配内置,660V选配外置

EMC滤波器

可选配内置C3滤波器;
如果需要配置C3滤波器,可自行连接跳线J10,配置C3滤波器之后可满足IEC61800-3 C3等级要求;
可选配外置滤波器:满足IEC61800-3 C2等级要求
