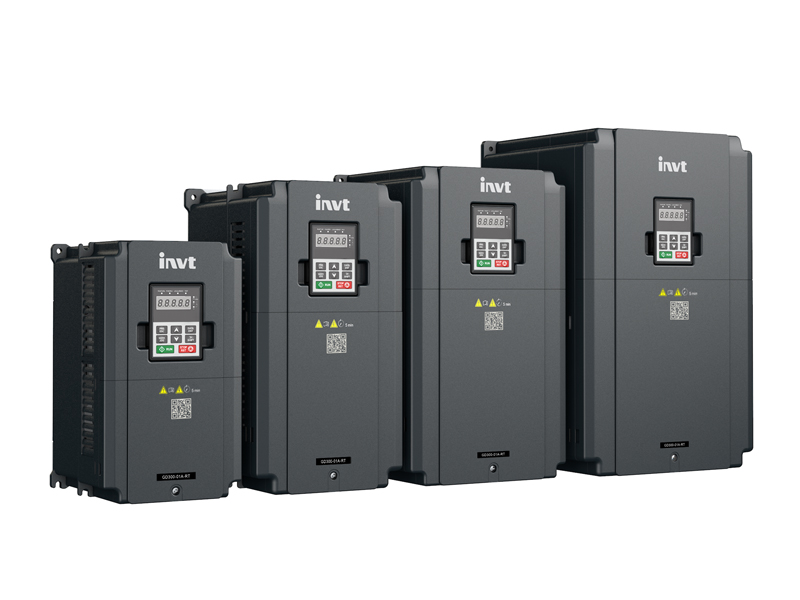

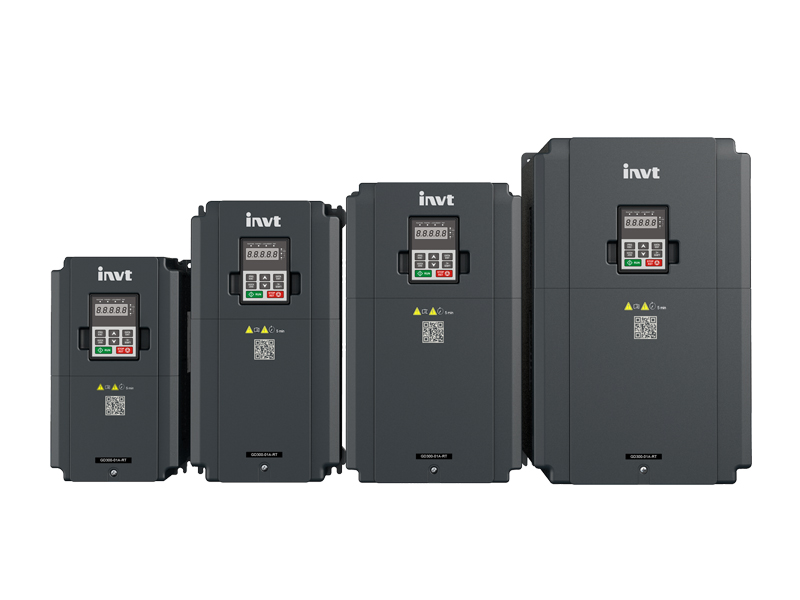

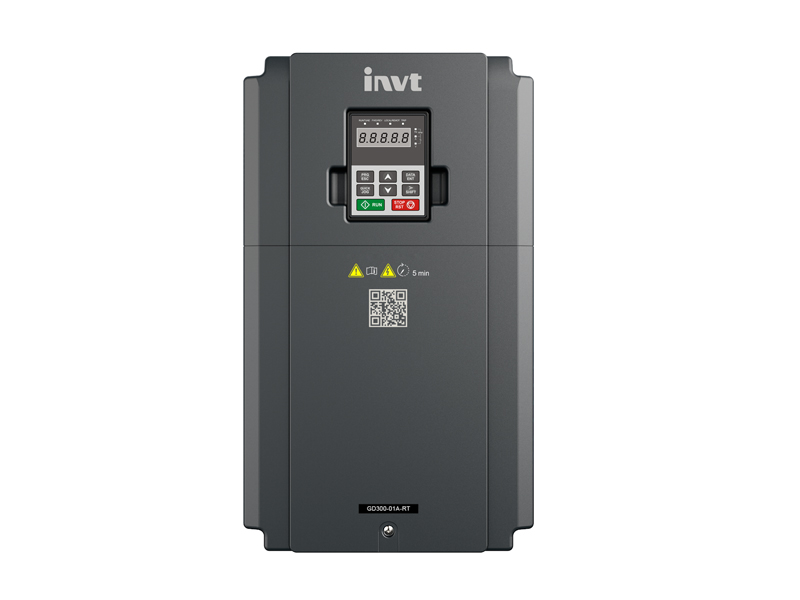

Goodrive300-01A-RT系列空压机专用单变频一体机

Goodrive300-01A-RT系列变频器是英威腾针对空压机行业全新开发的一款单变频一体机,该款变频器采用紧凑式结构设计,集成空压机专用控制逻辑,可以直接接入空压机的急停、压力、温度、故障等多种形式的信号;集成专属电磁阀接线端子,可直接驱动电磁阀;与英威腾的空压机专用触摸屏配合使用,无需外配控制器或PLC,实现空压机的“一屏一变频”控制方案,在极大简化空压机电气系统设计的同时,实现空压机的完美变频控制。 功率范围:三相 380V(-15%)~440V(+10%) 7.5~37KW
pic_product_202102041413311331
pic_product_202102041413281328
pic_product_202102041413351335
产品描述
规格参数
经典案例

* 主机、油温风机驱控一体;

* 兼容异步/同步电机驱动;

* 空压机专用逻辑设计,调试简单;

* 可拔插式、防错插式接线端子设计,简单易用;

* 120%的高过载能力;

* 智能化的故障及报警处理策略

* 紧凑式结构设计,安装更便捷。

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

类别

功能

规格指标

功率输入

变频器输入电压(V)

3相 380V(-15%)~440V(+10%)

额定输入电流(A)

请参考“产品额定值 ”

额定输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz

变频功率输出

输出电压(V)

等于输入电压,误差小于5%

额定输出电流(A)

请参考“产品额定值 ”

额定输出功率(kW)

请参考“产品额定值 ”

输出频率(Hz)

0~250Hz

工频风机输出(单变频一体机)

输出电压(V)

等于输入电压,误差小于1%

额定输出电流(A)

请参考“产品额定值 ”

额定输出功率(kW)

请参考“产品额定值 ”

输出频率(Hz)

等于输入频率,误差小于1%

电源输出

24VDC

24W

220VAC

15W

运行控制性能

控制方式

开环矢量,空间电压矢量

调速比

异步机1:200 (SVC),同步机1:20 (SVC)

速度控制精度

±0.2% (SVC)

速度波动

±0.3% (SVC)

转矩响应

<20ms (SVC)

起动转矩

异步机0.25Hz  150% (SVC)
同步机2.5Hz  150% (SVC)

频率给定方式

PID控制设定、Modbus通讯设定、P1模拟量输入设定、键盘数字设定

过载能力

120% 长期运行

压力模拟量输入

1路4~20mA/0~1.6MPa输入

温度模拟量输入

2路PT100温度模拟量输入,分辨率1℃,温度范围-20℃~150℃,精度误差:3℃

数字量输入

3路普通输入,最大频率1kHz;
1路PTC开关量输入

数字量输出

1路Y端子输出

继电器输出

1路继电器输出(常开)250VAC/3A
1路电磁阀输出

故障保护功能

提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载、风机电流不平衡等保护功能

风机保护功能

过载保护:120%过载60s,130%过载48s,150%过载24s,160%过载8s,200%过载5s,300%过载1s

电流不平衡保护:任意两相电流相差60~75%时,故障停机,动作时间≤5s

输出短路保护:内部保险管可保护

输出对地短路保护:内部保险管可保护

电磁阀端口保护

220V输出短路保护

通讯485

1路 485通讯

其它

安装方式

壁挂安装、法兰安装

运行环境温度

-10~50℃,40℃以上降额使用,每升高1℃降额1%

防护等级

IP20

污染等级

2级

冷却方式

强制风冷

EMC滤波器

可选配外置滤波器:满足IEC61800-3 C2等级要求
