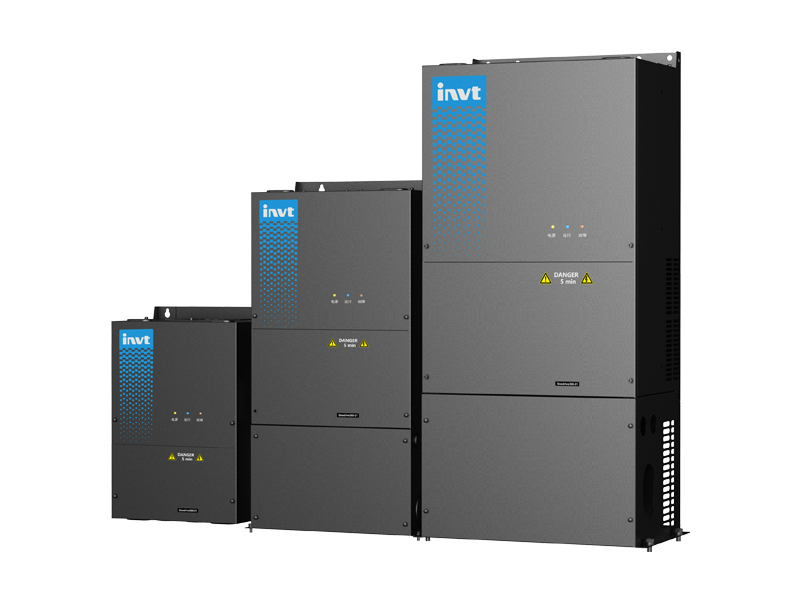

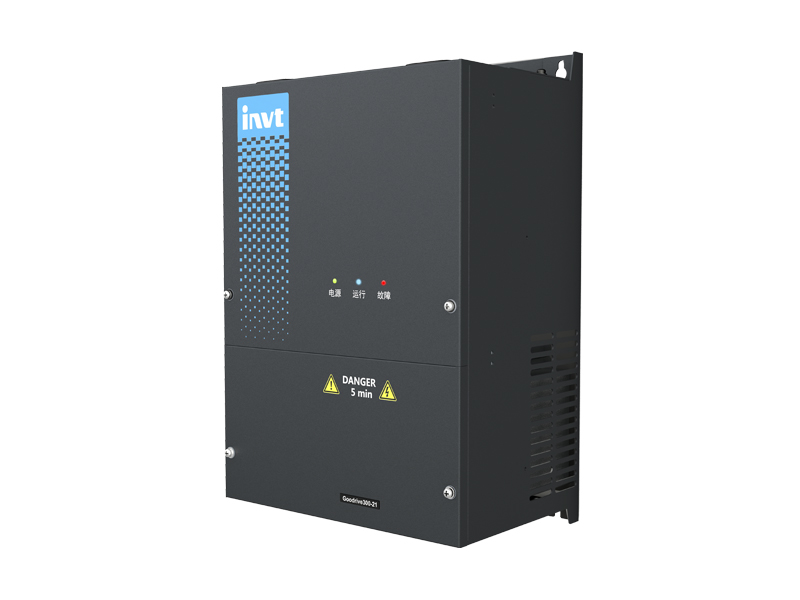

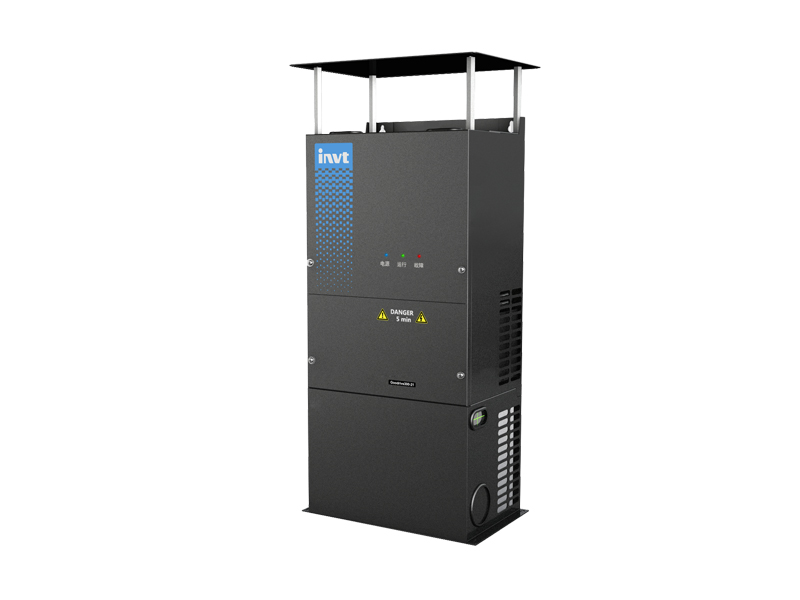

Goodrive300-21空压机双变频一体机

Goodrive300-21系列空压机专用双变频一体机(以下简称 GD300-21 空压机一体机)是英威腾公司针 对同步或异步双螺杆空压机,设计开发的一款专用双变频一体机,与英威腾公司的 HMI 触摸屏配套使 用,可完美实现双螺杆空压机的驱动与管理。 GD300-21空压机一体机可以给空压机提供主机及风机双变频输出,提供+24V 电源给触摸屏,可以实现对电磁阀的控制,并且接收温度与压力信号,在功能上完全取代原有的空压机双变频电气控制柜,但是相比之前的电气控制柜,一体机的体积大幅度减小,安装与调试也变得更加简易。 功率范围: 三相 220V(-15%)~240V(+10%) 7.5~45KW 三相 380V(-15%)~440V(+10%) 15~90KW
pic_product_202102041436483648
pic_product_202102041436513651
pic_product_202102041436543654
产品描述
规格参数
经典案例

* 双变频驱控一体:主机、油温风机双变频驱控一体,控制更智能,空压机更节能高效。

* 双级双驱控制:集成独特的双驱恒压控制算法,使双级双驱空压机始终运行在最佳运作状态。

* 集成一体化设计:功能及配置高度集成,使客户的电气柜组装时间减少80%,大幅度降低客户的产品料本与制造费用。

* 稳定可靠:严格按IEC国际标准进行设计、测试与生产,保障产品在各种恶劣环境下的可靠运行。

* 智慧物联网云平台:可选配4G物联网数据终端,接入空压机专用物联网云平台,可实现运行状态实时检测、维保提醒、故障报警及智能分析、远程维护、设备运行状态智能管理、设备能效数据分析等功能;另外支持私有化云平台定制部署,选择多样化,数据保

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

类别

功能

规格指标

功率输入

变频器输入电压(V)

3相 AC220V(-15%)~240V(+10%)
3相 AC380V(-15%)~440V(+10%)

额定输入电流(A)

请参考“1.4产品额定值 ”

额定输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz

效率

>97%

功率因素

0.9

主变频功率输出

输出电压(V)

等于输入电压,误差小于5%

额定输出电流(A)

请参考“1.4产品额定值 ”

额定输出功率(kW)

请参考“1.4产品额定值 ”

输出频率(Hz)

0~400Hz

风机变频功率输出

输出电压(V)

等于输入电压,误差小于5%

额定输出电流(A)

请参考“1.4产品额定值 ”

额定输出功率(kW)

请参考“1.4产品额定值 ”

输出频率(Hz)

0~50Hz

其它电源输出

+24VDC电源

24W

220VAC/110VAC

30W

运行控制性能

控制方式

开环矢量,空间电压矢量

调速比

异步机1:200 (SVC),同步机1:20 (SVC)

速度控制精度

±0.2% (SVC)

速度波动

±0.3% (SVC)

转矩响应

<20ms (SVC)

起动转矩

异步机0.25Hz  150% (SVC)
同步机2.5Hz  150% (SVC)

过载能力

主机变频:150% 1分钟
风机变频:120% 1分钟

专用功能

休眠及唤醒功能,恒压控制,恒温控制,附件保养、相序检测

压力模拟量输入

2路4~20mA/0~1.6MPa输入

温度模拟量输入

2路温度模拟量输入,分辨率1℃,范围-20℃~150℃

数字输入

5路普通输入,最大频率1kHz

数字输出

1路Y端子输出,2路继电器输出(常开)250VAC/3A

故障保护功能

提供三十多种故障保护功能:过流、过压、欠压、过温、缺相、过载等保护功能

通讯485

1路485通讯(两个端子接口)

其它

安装方式

壁挂或落地安装

运行环境温度

-10~50℃,40℃以上降额使用,每升高1℃降额1%

防护等级

IP20

冷却方式

强制风冷

直流电抗器

标配

EMC滤波器

可选配外置滤波器:满足IEC61800-3 C2等级要求
