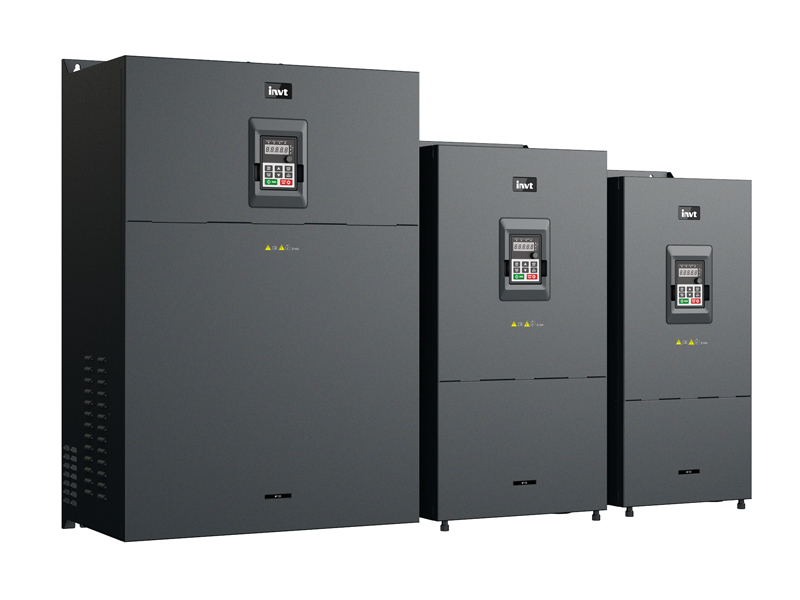

MF10系列电磁加热器

MF10系列电磁加热器是INVT针对电磁加热应用开发的一款专用产品,实现将三相工频市电转换成单相的高频电源;产品采用先进的DSP数字化控制平台,开发全新的硬件和专用软件,并集成了谐振电容,功能强大,性能优越,可广泛应用于电磁取暖、金属加工、注塑等行业。 产品咨询
pic_product_202004031358235823
产品描述
规格参数
经典案例

* 输出频率高:额定工作条件下最高输出可达16kHz,瞬时最高输出频率可达20kHz

* 热转换效率高:运用先进的控制算法,将产品自身的损耗降到最低,使热转换效率高达98%

* 频率自适应功能:运行频率会随负载特性变化而自动调整,使系统一直工作在最佳状态

* 恒温和温控功能:可实现低温运行高温停机的温控功能,也可使温度恒定在设定温度实现恒温控制

* 恒功率控制:通过恒功率控制保证加热效果的稳定性,使输出功率不会随输入电压的波动而发生变化

* 过温自动降额功能:当负载线圈温度居高不降时,自动降低运行功率,当负载线圈温度低于界限值后再恢复到设定功率运行,有效的保护负载线圈

* 全面的故障保护功能:除产品自身的过流、过温、过热、输出短路等10多种保护功能外,还具有防干烧、线圈过热保护等功能

* 丰富的控制端子:具有2路独立的RS485通讯电路、3路温控电路、3路继电器和多路IO端子,可简化客户的电控系统;

扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

功能描述

规格指标

功率输入

输入电压(V)

AC 3PH 380V(-15%)~440V(+10%) 默认380V

输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz;

功率输出

输出电压(V)

AC 1PH 0~540V

输出功率

20~100kW

输出频率(Hz)

10k~20kHz;额定最高16kHz,超过要降额使用

专用功能

频率自适应功能

根据负载情况自动检测和调节输出频率,使中频电源工作在谐振频率点,提高设备效率,减少人工调试时间

恒温及温控功能

可实现低温运行高温停机的温控功能,也可使温度恒定在设定温度实现恒温控制

恒功率控制

通过恒功率控制保证加热效果的稳定性,使输出功率不会随输入电压的波动而发生变化

过温自动降额功能

当负载线圈温度居高不降时,自动降低运行功率,保护负载线圈

温度控制功能

18.5kW及其以上功率产品可通过PT100采集温度信号控制设备启停

外围接口

10V电源

1路10V基准电源,最大输出电流50mA

24V电源



3路24V电源,提供24V±10%电源
24V端子最大输出电流200mA;
24V_1端子最大输出电流500mA;
24V_2端子最大输出电流200mA;



模拟输入

1路(AI2)0~10V/0~20mA

模拟输出

1路(AO1)0~10V /0~20mA

数字输入

3路数字输入(S1、S2、S3),最大频率1kHz,可接受12~30V电压输入;

继电器输出



3路可编程继电器输出,触点容量:3A/AC250V,1A/DC30V
RO1A常开,RO1B常闭,RO1C公共端
RO2A常开,RO2B常闭,RO2C公共端
RO3A常开,RO3B常闭,RO3C公共端



温度检测端子



3路温度检测(TA_1/TB_1,TA_2/TB_2,TA_3/TB_3),支持PT100和NTC两种温度传感器;
PT100:量程-20℃~350℃;-20℃~120℃精度±1℃,121℃~350℃精度±2℃;
NTC:量程-20℃~120℃,精度±1℃;



485通讯端子

2路独立的485通讯端子(485+、485-),485差分信号端口

其它

安装方式

壁挂式

运行环境温度

-10~50℃,40℃以上需要降额使用,每升高1°降额4%

存储温度

-40℃~+70℃,空气温度变化小于1℃/分

海拔高度

1000m 以下;当海拔高度超过1000m 后,按照100m 降额1%的比例降额

防护等级

IP20

冷却方式

强制风冷

EMC

标配C3滤波器:满足IEC61800-3 C3等级要求
