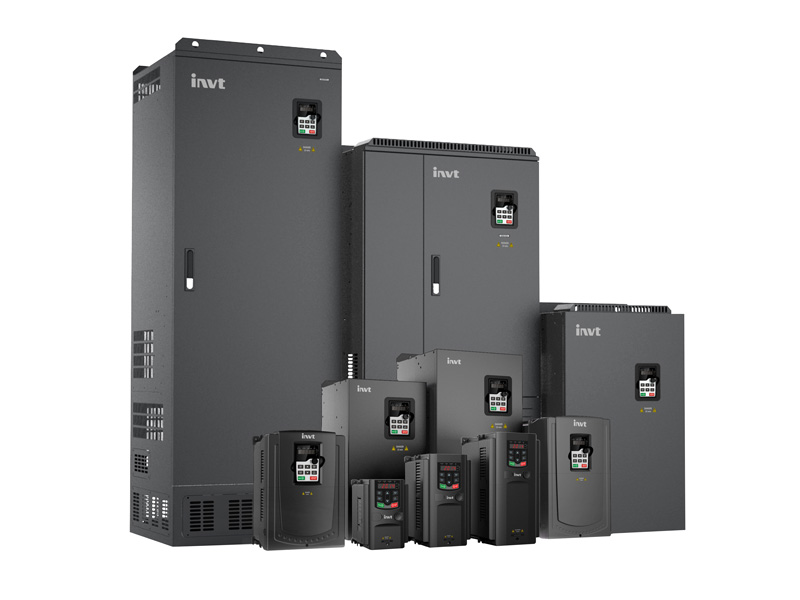

MF100系列中频电源专用变频器

MF100系列中频电源专用变频器是INVT针对中频电源应用开发的一款专用产品,实现将三相工频市电转换成单相的中频电源,采用DSP数字化控制平台,开发特殊软件功能,优化硬件和结构设计,可广泛应用于臭氧制造、抽油杆加热等行业。 产品咨询
pic_product_202004031353145314
产品描述
规格参数
经典案例

* 频率自适应功能:可根据负载情况自动调节输出频率至最佳工作频率点,提高设备效率,同时减少人工调试时间

* 温控功能:18.5kW及其以上功率产品可通过PT100实现低温运行高温停机的温控功能

* 恒压恒流双重工作模式:支持恒流和恒压两种工作模式,可适应不同的工况

* 自动电压调整功能:输出电压可以自动调整并稳定在设定值,可消除输入电压波动对中频电源输出电压的影响

* 多重保护功能:提供三十多种故障保护功能,如过压、过流、欠流、过温、缺相、过载等多种保护功能

* 丰富的端子功能:具有PT100端子、RS485通信端子以及多路输入输出端子



扫二维码用手机看
未找到相应参数组,请于后台属性模板中添加

功能描述

规格指标

功率输入

输入电压(V)



AC 1PH 220V(-15%)~240V(+10%) 默认220V
AC 3PH 380V(-15%)~440V(+10%) 默认380V



输入频率(Hz)

50Hz或60Hz,允许范围47~63Hz;

功率输出

输出电压(V)

220V电压等级产品:AC 1PH 0~300V
380V电压等级产品:AC 1PH 0~540V

输出功率

1.1~1000kW

输出频率(Hz)

50~6000Hz

专用功能

恒压恒流双重工作模式功能

根据负载加工需求,可自由选择输出恒压和输出恒流的两种工作模式

频率自适应功能

根据负载情况自动检测和调节输出频率,使中频电源工作在谐振频率点,提高设备效率,减少人工调试时间

锁相控制功能

可对输出电压与电流相位进行控制,满足特殊的应用需求

自动限流功能

可使负载可靠地运行在限定的电流范围内

温度控制功能

18.5kW及其以上功率产品可通过PT100采集温度信号控制设备启停

外围接口

模拟输入

1路(AI2)0~10V/0~20mA,1路(AI3)-10~10V

模拟输出

2路(AO1、AO2)0~10V /0~20mA

数字输入

6路普通输入,最大频率1kHz,内部阻抗:3.3kΩ;

数字输出

1路Y端子开路集电极输出

继电器输出

2路可编程继电器输出,触点容量:AC250V/DC30V
RO常开,RO1B常闭,RO公共端
RO常开,RO2B常闭,RO公共端

通信接口

1路RS485

其它

安装方式

支持壁挂式、落地式、法兰式安装三种方式

运行环境温度

-10~50℃,40℃以上降额使用

防护等级

IP20

冷却方式

强制风冷

EMC滤波器

标配C3滤波器:满足IEC618003等级要求
选配外置滤波器:满足IEC618002等级要求
